　　霍爾式曲軸位置傳感器是現代汽車和工業設備中廣泛應用的一種傳感器類型，它能夠測量發動機曲軸的位置和速度，為車輛控制系統和機械系統提供關鍵的信息。本文將詳細介紹下霍爾式曲軸位置傳感器的結構和工作原理。

　　一、結構組成

　　霍爾式曲軸位置傳感器的結構相對簡單，通常由以下幾個主要組件組成：

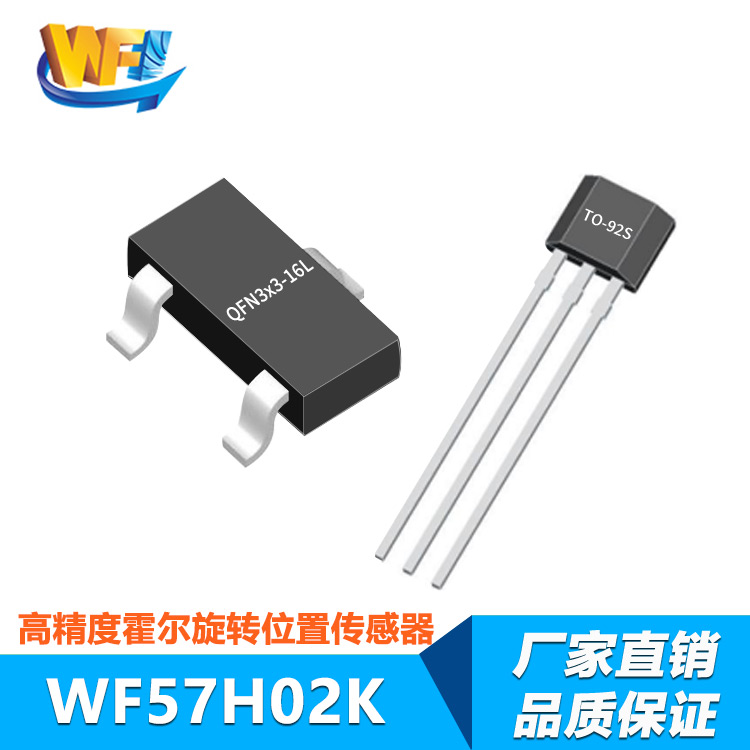

　　1. 霍爾效應傳感器元件

　　傳感器的核心部分是霍爾效應傳感器元件，它通常采用半導體材料制成?；魻栃?yīng)是指當電流通過攜帶載流子的導電體時，會在垂直于電流方向的另一方向上產生電場，從而導致電壓差。這一現象是由美國物理學家愛德華·霍爾(Edwin Hall)在19世紀中期首次發現的，霍爾效應傳感器元件通常包含有幾個連接在一起的半導體層，用于測量磁場的強度和方向。

　　2. 磁鐵或磁性齒輪

　　在曲軸上安裝了一個磁鐵或磁性齒輪，這個磁性部件與傳感器元件之間有一定的距離，通常在幾毫米到數厘米之間。磁鐵或磁性齒輪的旋轉會產生磁場變化，這個變化被霍爾效應傳感器元件捕捉和測量。

　　3. 電路和連接器

　　傳感器的輸出信號通常需要經過一系列電路處理，以獲得精確的位置和速度信息。此外，傳感器還需要連接器，用于將其與控制單元或數據采集系統連接起來。

　　4. 外殼和保護層

　　為了保護傳感器元件和電路不受外部環境的影響，傳感器通常包裹在一個外殼中，外殼通常具有防水和抗腐蝕的性質。此外，一些應用中還需要特殊的防護層來抵御高溫、高壓或化學腐蝕。

　　二、工作原理

　　霍爾式曲軸位置傳感器的工作原理基于霍爾效應的物理原理，其操作過程可以分為以下幾個步驟：

　　1. 磁場感測

　　當磁鐵或磁性齒輪隨著曲軸的旋轉而運動時，它們會在傳感器元件附近產生磁場。傳感器元件內的半導體層受到磁場的作用，導致霍爾效應產生。這個效應會使半導體內部的電子發生偏移，從而在傳感器的輸出端產生電壓差。

　　2. 電壓測量

　　傳感器元件測量霍爾效應引起的電壓差，這個電壓差與磁場的強度和方向有關。通過測量這個電壓差，傳感器可以確定磁鐵或磁性齒輪的位置和速度。通常，傳感器輸出一個電壓信號，其幅度和極性隨磁場的變化而變化。

　　3. 信號處理

　　傳感器輸出的電壓信號通常是模擬信號，需要經過模數轉換和信號處理電路，將其轉換為數字信號，并進行濾波和校準，以獲得準確的位置和速度信息。

　　4. 數據傳輸

　　最后，處理后的數字信號可以通過連接器傳輸?shù)娇刂茊卧驍?shù)據采集系統，供系統使用。這些系統可以根據曲軸位置和速度來控制發動機的點火時機、燃油噴射和氣門時機等參數，從而實現高效的發動機性能和低排放。

　　總的來說，霍爾式曲軸位置傳感器在現代技術中扮演著重要的角色，為各種應用領域提供了關鍵的位置和速度信息。通過深入了解霍爾位置傳感器結構和原理，我們可以更好地理解這一關鍵技術的工作方式，并為未來的應用和改進提供扎實的基礎。
